户内交流高压真空断路器
概述
VSCCZ- 12小型化侧装式户内交流高压真空断路器是三相交流50Hz,额定电压为7.2-12KV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。采用操动机构与断路器本体体化，做为固定安装单元使用。主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变或这种非标供电系统。
本断路器总体结构紧凑、运行平稳、体积小、噪音小及高机械寿命等优点。
本断路器符合GB1984、GB/T11022、 DL/T403、 IEC62271- 100等国内、国际相关标准。
使用环境条件 1、周围空气温度：上限+40℃， 下限-40℃；
2、海拔：<2000m若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa (相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级: Ⅳ级；
6、最大日湿差：不超过25℃；
7、相对温度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

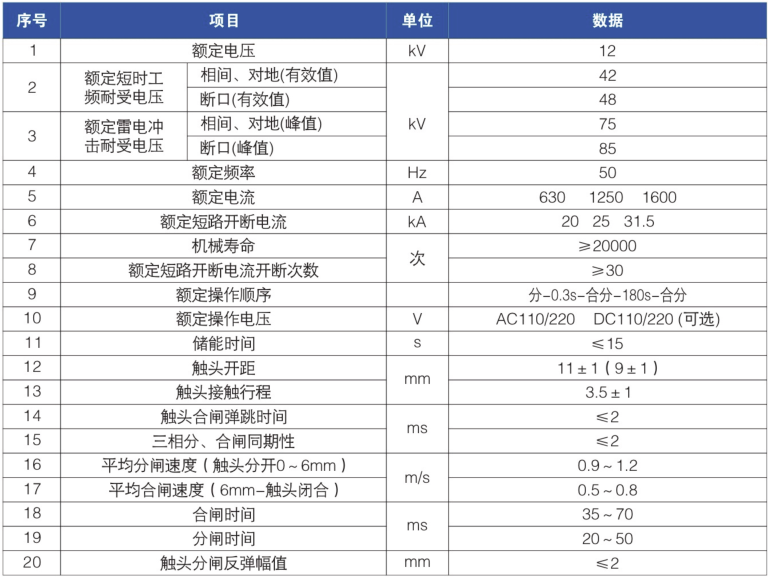

主要技术参数

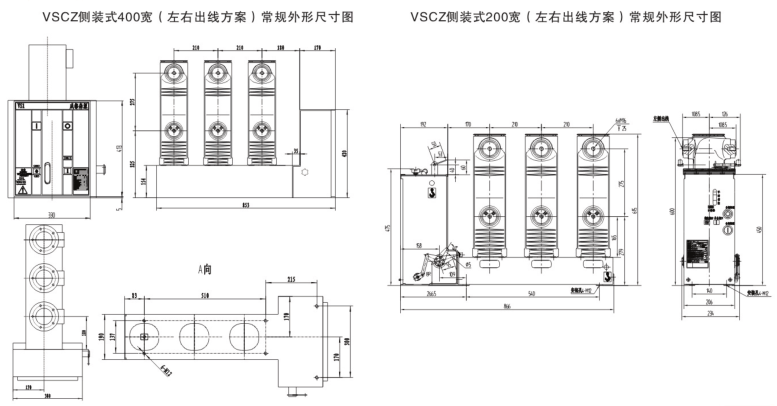

外形尺寸图
