户内交流高压真空断路器
概述

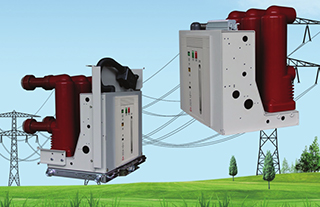

VSCP-12户内交流高压真空断路器是三相交流50Hz,额定电压为7.2- 12KV的户内开关设备，可供工矿企业、发电厂及变电站、电气设施的控制和保护之用，并适合于频繁操作的场所。采用操动机构与断路器本体一体化，既可作为固定安装单元，也可配专用底盘车，组成手车单元使用。主回路部分采用整体固封极柱，以实现断路器小型化、高可靠、免维护，可配用KYN28A-12(GZS)等中置手车开关柜，也可配用于XGN固定式开关柜。
本断路器采用模块化机构，维修方便、机械寿命长、耐腐蚀。
本断路器符合GB1984、GB/T11022、DL/T403、 IEC62271-100等国内、国际相关标准。
使用环境条件 1、周围空气温度：上限+40℃， 下限-40℃；
2、海拔：≤2000m (若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa (相当于风速34m/s) ;
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日湿差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

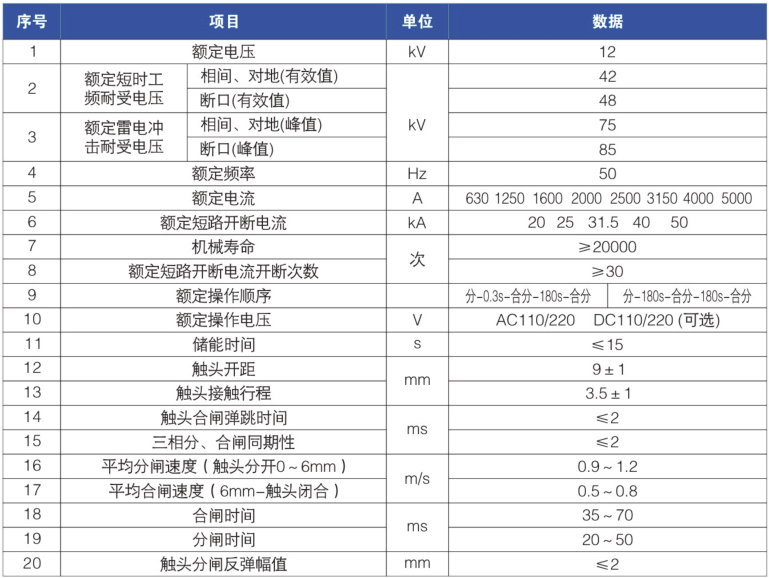

主要技术参数

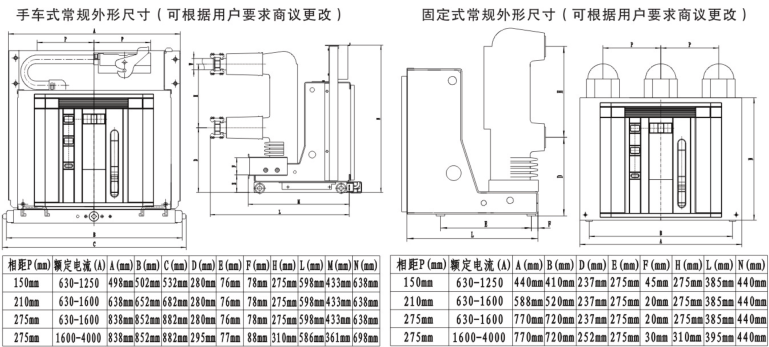

外形尺寸图
