户内交流高压真空断路器
概述
VS1(ZN63A)户内高压真空断路器(以下简称断路器)是用于7.2-12kV电力系统的户内开关设备，供工矿企业的电力网络或电力设备作控制和保护设备用，因其特别的优势，VS1特别适用于需频繁操作额定工作电流或多次开断短路电流的场合。VS1断路器采用操动机构和断路器一体化设计。既可用于固定安装，也可在配备专门的推进机构后作为手车单元与KYN28A-12 (GZS)等中置开关柜使用。固定式断路器配备相应的联锁以满足诸如XGN2和GG1A等固定式开关设备的要求。
本断路器符合GB1984、GB/T11022、DL/T403、IEC62271-100等国内、国际相关标准。
使用环境条件
1、周围空气温度:上限±40℃，下限-40℃；
2、海拔: ≤2000m (若海拔增高，则额定绝缘水平相应提高)；
3、风压:不超过700Pa (相当于风速34m/s)；
4、地震烈度:不超过8度；
5、污秽等级: IV级；
6、最大日湿差:不超过25℃；
7、相对湿度:日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

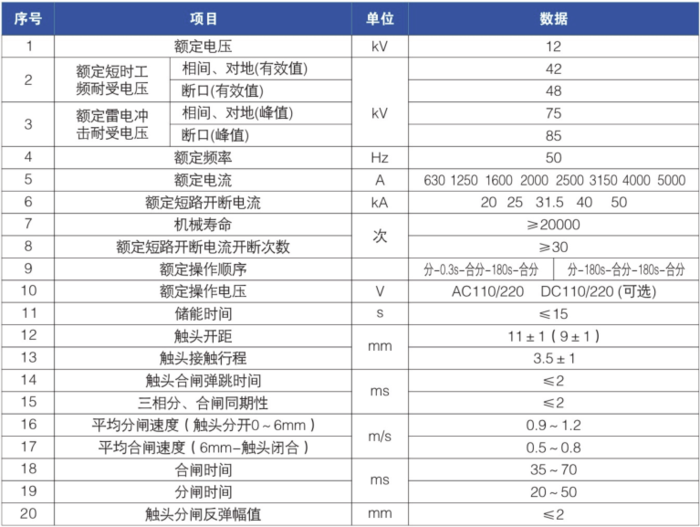

主要技术参数

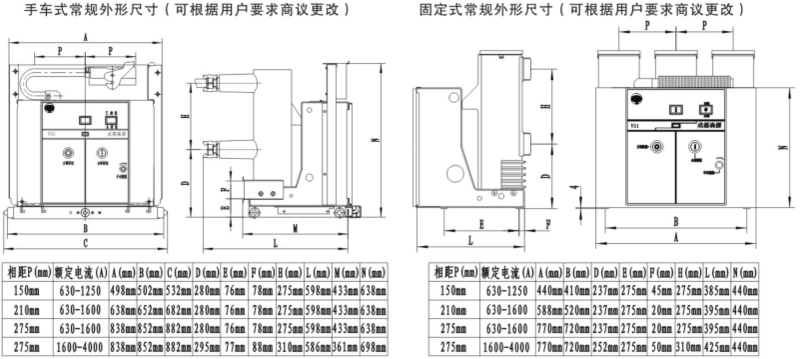

外形尺寸图
