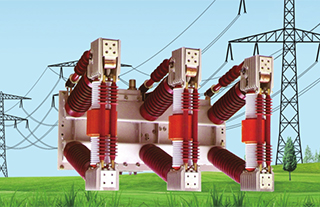

户内交流高压真空断路器
概述
ZN12-40.5型断路器是三相交流50Hz,额定电压为40.5KV的户内装置。
本断路器的机构与灭弧室系统设计成一体，专用的西门子公司3AF型弹簧操动机构，采用两用电动机进行交直流储能操作，也可用手动操作，安装方便运行可靠。
本产品设计有: 350mm, 400mm, 460mm等多种相间距离，与不同型号的开关柜配合使用更加方便。可在固定柜XGN17-40.5中使用，也可在JYN1-40.5、KY10-40.5柜中使用。
本断路器符合GB1984、GB/T11022、 DL/T403、 IEC62271-100等国内、国际相关标准。
使用环境条件 1、周围空气温度：上限+40℃，下限-30℃；
2、海拔：≤2000m (若海拔增高，则额定绝缘水平相应提高) ;
3、风压：不超过700Pa (相当于风速34m/s ) ;
4、地震烈度：不超过8度；
5、污秽等级：IV级；
6、最大日湿差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学席钟及致农标动的场所。

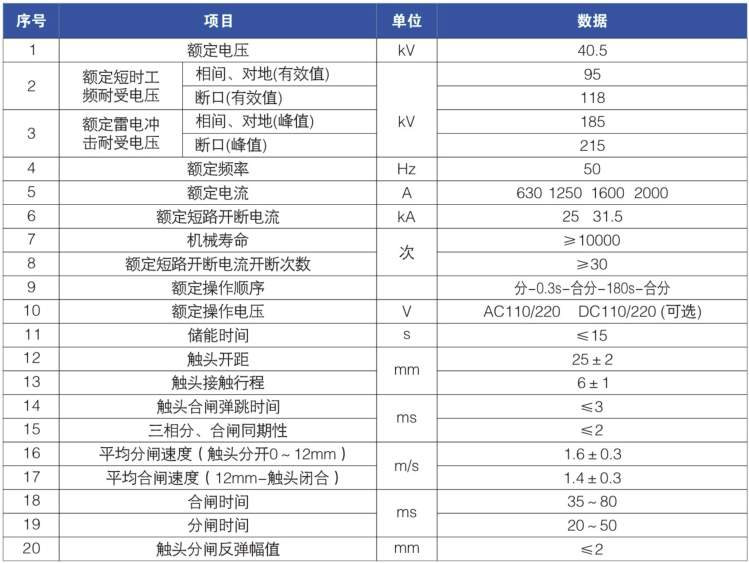

主要技术参数

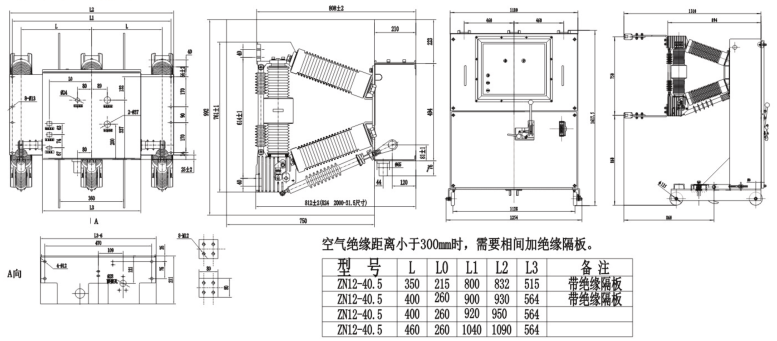

外形尺寸图
