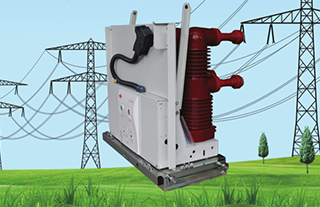

户内交流高压真空断路器
概述
ZN85B 40.5系列户内高压真空断路器(以下简称断路器) ,适用于三相交流50Hz。额定电压40.5KV电力系统中，可供工矿企业、发电厂及变电站做为分合负荷电流、过载电流、故障电流之用。
断路器与操动机构采用前后布置结构，有效的降低了断路器的高度。
三相灭弧室和相联带电体由三只独立的环氧树脂浇注而成，构成复合绝缘结构，断路器满足正常运行条件下的空气距和爬电距要求，并有效的减小了断路器的体积。主导电回路真空灭弧室和动静导电联接浇注在环氧树脂内，使相间距仅为300mm。主回路电气连接全部采用固定式联接，具有很高的可靠性。极柱安装在断路器框架后方。
为这种新型断路器专门设计的弹簧操动机构，安装在断路器框架内，其结构特点更适合断路器前后布置形式，并成为断路器整体结构中不可分割的一部分。机构设计简单，输出曲线及其性能更适用40.5KV真空断路器的特点和要求。
总体布局合理、美观。简洁。体积小巧。操作灵活、具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。
该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。
本断路器符合GB1984、GIT11022、 DL/T403、IEC62271-100等国内、 国际相关标准。
使用环境条件
1、周围空气温度：上限+40℃，下限40℃；
2、海拔：≤2000m (若海拔增高，则额定绝缘水平相应提高) ;
3、风压：不超过700Pa (相当于风速34m/s) ;
4、地震烈度：不超过8度；
5、污秽等级：IV级；
6、最大日湿差：不超过25℃；
7、相对湿度日平发不大于95%，的不大于90%；
8、无易燃、爆炸危险、化学腐蚀及居忽振动的场所。

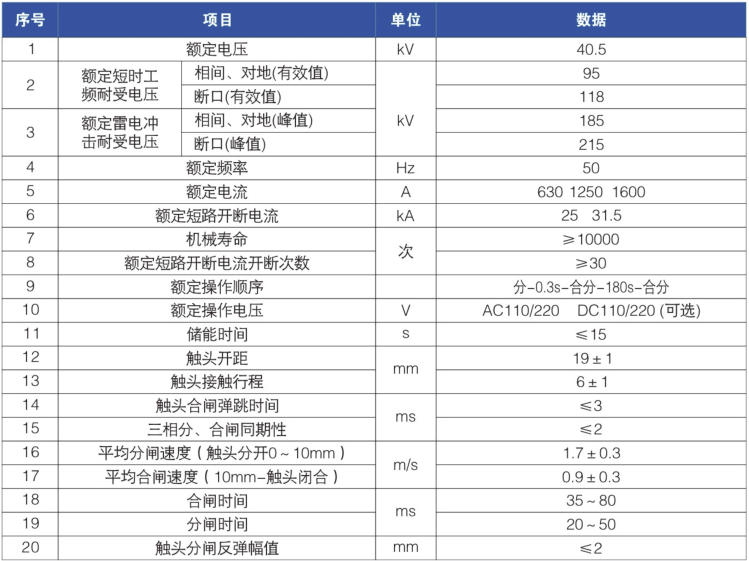

主要技术参数

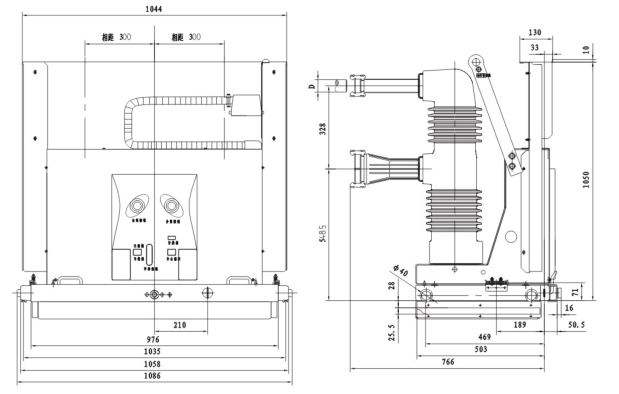

外形尺寸图
