户内交流高压真空断路器
概述

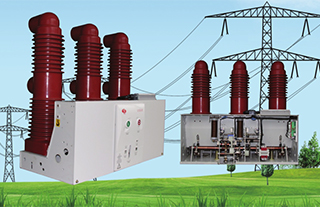

ZN85G-40.5系列户内高压真空断路器(以下简称断路器)，适用于三相交流50Hz。额定电压40.5KV电力系统中，可供工矿企业、发电厂及变电站做为分合负荷电流、过载电流、故障电流之用。
总体布局合理、美观。简洁。体积小巧。操作灵活、具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。
该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所，可与KGN-17或XGN-17开关柜配套使用，是目前40.5KV电压固定柜系列最新型供配电设备。
本断路器为固定式安装，可用于高海拔地区。
本断路器符合GB1984、GB/T11022、DL/T403、1EC62271-100等国内、国际相关标准。
使用环境条件 1、周围空气温度：上限+40℃，下限40℃;
2、海拔：≤2000m (若海拔增高，则额定绝缘水平相应提高) ;
3、风压：不超过700Pa (相当于风速34ms);
4、地震烈度：不超过8度;
5、污秽等级：IV级;
6、最大日湿差：不超过25℃;
7、相对湿度：日平均不大于95%， 月平均不大于90%;
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

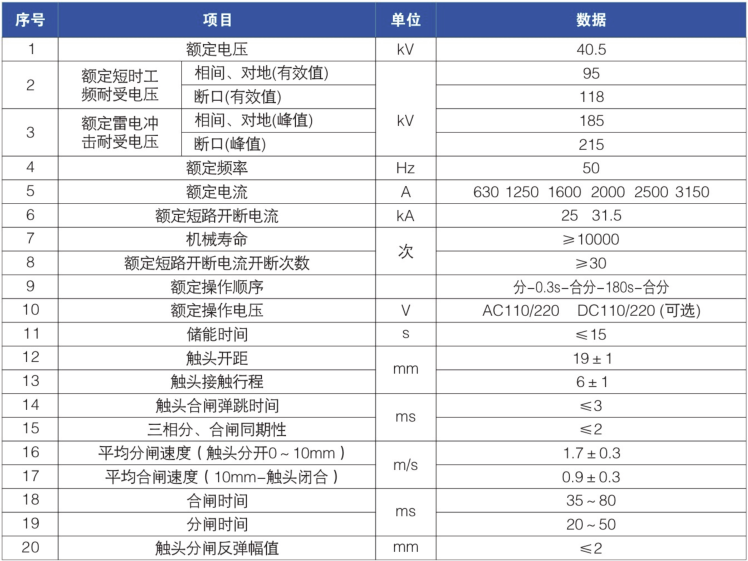

主要技术参数

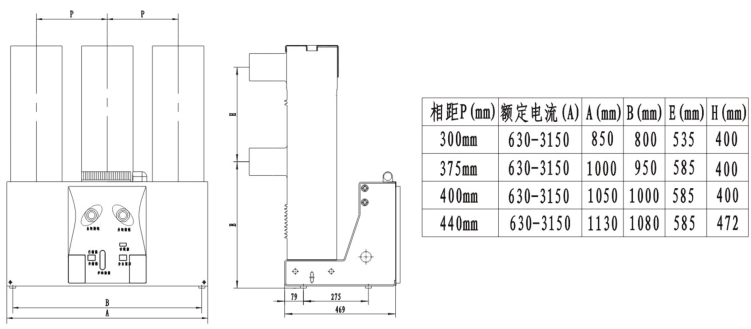

外形尺寸图
