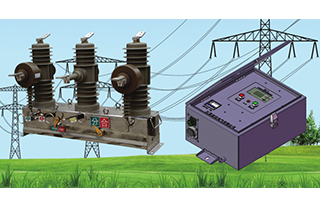

户外交流高压智能真空断路器
概述
ZW□-12型户外柱上真空断路器(以下简称断路器)为额定电压12kV,三相交流50Hz的户外配电设备。主要用于关合电力系统中的负荷电流和开断过载电流及短路电流。该断路器既可用作城网12kV配电干线、分支线及环网线路上的分段开关，也可以用作农网、工矿企业、生活小区及建筑工地等方面进线开关。装有真空灭弧室的柱上真空断路器关合及开断性能稳定可靠，具有无燃烧、无爆炸危险、安全、免维护、体积小、重量轻及使用寿命长等特点。
CSW- 100配网自动化馈线终端(FTU)集线路保护、测量、控制、监测、通讯、远动等多种功能于一体，具有高度集成、灵活配置、友好人机界面的特点。广泛应用于配电网(城网、农网)中，它对6kV或10kV架空线路上的柱上开关、分段开关、联络开关等一次设备进行控制操作，从而实现配电网故障定位、故障隔离和自动快速恢复非故障区域供电。CSW-100配网自动化馈线终端(FTU)适用于简单或复杂配电系统，无需后台即可实现配电网自动化的基本功能，也可作为有后台系统的配电网自动化终端设备，满足电力系统高稳定性和可靠性的要求，是实现电力系统自动化的基础硬件装置。
本断路器可远程监控、智能监测，能在恶劣环境下可靠运行。
本断路器符合GB1984、GB/T11022、DL/T403、IEC62271- 100等国内、国际相关标准。
使用环境条件
1、周围空气温度：上限+50℃，下限-50℃；
2、海拔：≤1000m (若海拔增高，则额定绝缘水平相应提高) ;
3、风压：不超过700Pa (相当于风速34m/s ) ;
4、地震烈度：不超过8度；
5、污秽等级：IV级；
6、最大日湿差：不超过25℃；
7、相对湿度：日尚不大于95%，月平均不天于90%；
8、无易燃、爆炸危险化学腐蚀及振动的场所。

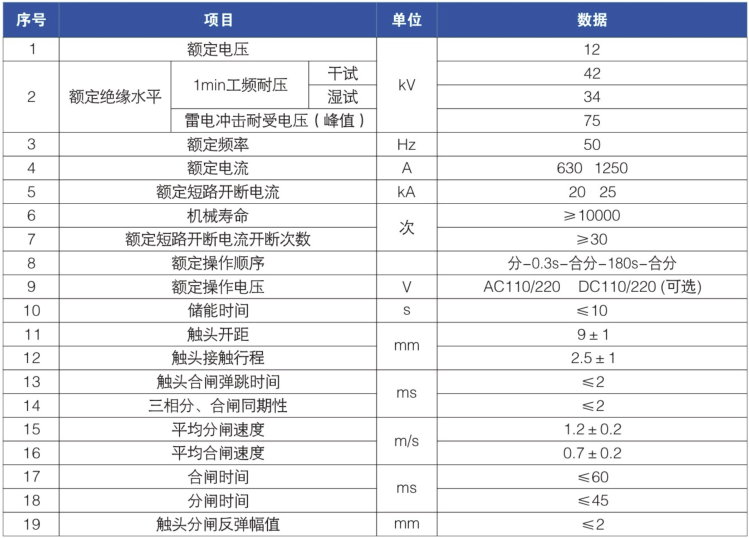

主要技术参数

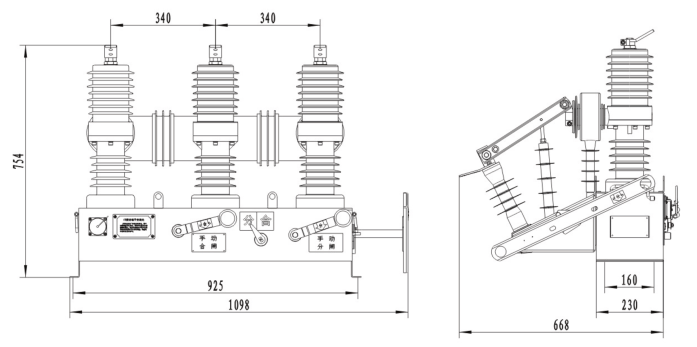

外形尺寸图
