户内交流高压真空断路器概述
VSCM型真空断路器的永磁操动机构和真空灭弧室采用前后布置，主导电回路为落地式结构，上、下出现座及真空弧室被安装在一个管状的绝缘筒内。绝缘筒用环氧树以APG工艺浇注而成，这种结构使得真空灭弧室表面不会发生粉尘聚集，避免其遭受外部因素的破坏，可以确保在湿热及严重污染环境下，产品仍具有良好的绝缘性能。永磁机构真空断路器为户内安装、空气绝缘，用于开合各种不同性质的电力负荷，适用于城网、农网、矿山及铁道等电网建设和改造工程中，尤其是用于在工作电流范围内频繁操作和对短路开断操作次数有一定要求的场合。 该产品吸纳国内外先进技术及工艺，具有智能化、高可靠、寿命长、免维护等特点，使用时对周围环境无污染，是绿色环保产品。
本断路器符合GB1984、GB/T11022、 DL/T403、IEC62271-100等国内、国际相关标准。
使用环境条件
1、周围空气温度：上限+40℃，下限40℃；
2、海拔：≤2000m (若海拔增高，则额定绝缘水平相应提高) ;
3、风压：不超过700Pa (相当于风速34m/s) ;
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日湿差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

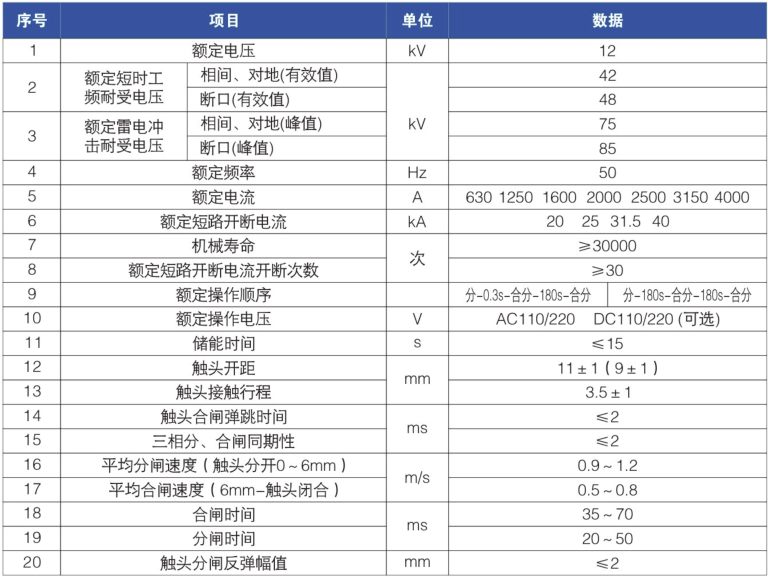

主要技术参数

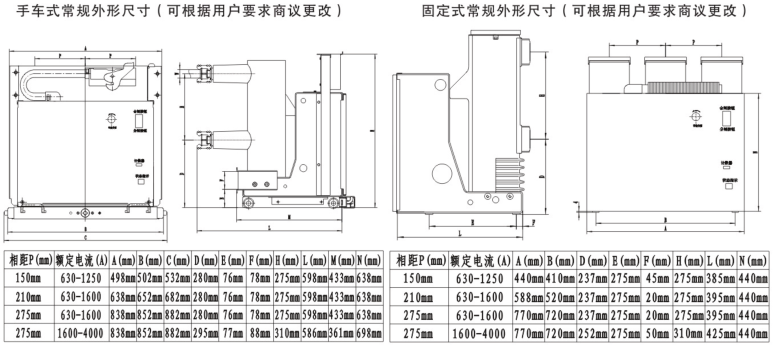

外形尺寸图
